静电涂油机

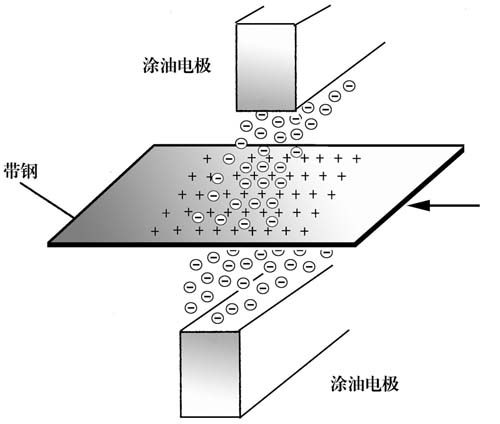

静电涂油原理


静电涂油electrostatic oiler是使防锈油微粒带负电荷,而使被涂的带钢表面带正电荷。将喷射刀梁作为负极,而使被涂带钢作为正极接地当两者接上直流高电压时,就在喷射梁与被涂带钢间产生高压静电场。当电场强度足够高时,喷射梁口附近的空气即产生电晕放电,使空气发生电离,当油料微粒通过喷射刀梁口带上电荷,成为带电粒子,在高压静电场中借助静电斥力达到雾化,这些充电颗粒形成均匀分布的雾气体,在电场力的作用下,沿电力线方向移动,被吸附到带正电荷的带钢表面形成涂层。静电涂油技术充分利用静电磁力,将防锈油涂镀覆在钢面上。我公司制造的刀梁式静电涂油机无高油压,无需压缩气体雾化,无机械接触;具有涂油量控制精度高,涂油均匀等特点,是一种极为有效的涂油方式。

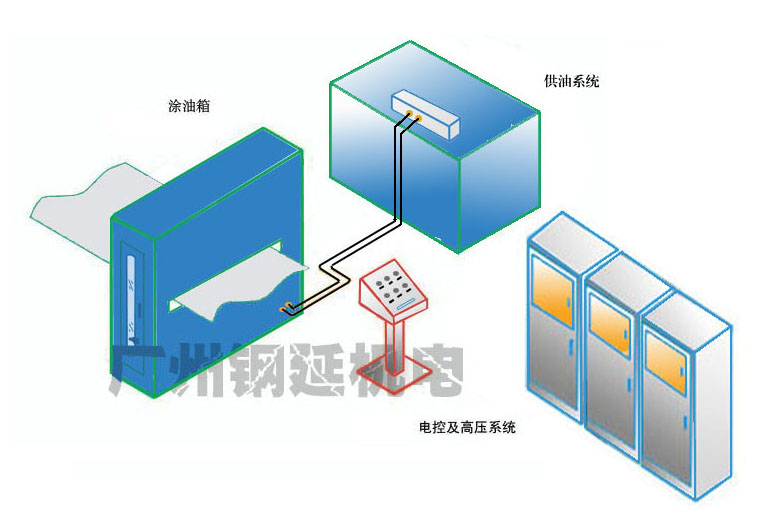

静电涂油机组成


静电涂油机electrostatic oilers由涂油雾化箱、高压静电系统、供油系统、电控系统组成,涂油箱内安装着上、下两条涂油喷射刀梁,钢板可以从其中自由通过,供油系统向雾化系统定量提供防锈油,高压系统输出的直流高压,加在涂油喷射刀梁电极上,使电极和作为接地板的钢板之间产生高压静电场。带有负电荷的油雾在高压静电场中被吸附在钢板表面上,形成匀薄的油膜。静电涂油机是集机械、液压、高压电及数字电控于一体的高新技术。与传统的辊式涂油机相比,静电涂油机具有涂油均匀,涂油量控制精度高、节约用油(每平方米钢板表面涂油量最薄可达0.2克)及不污染环境等优点。




技术特点


采用纯电气雾化技术,无需压缩气体,无高油压,无机械接触,不需密封涂油箱;

采用直线喷射刀梁,涂油涂装质量好,涂油效率高,表面形成的涂层均匀;

具有刀梁在线冲洗功能及涂油管道加热保温,涂油效果不受外界温度影响;

涂油箱有观测窗,可以及时观测了解涂油效果;

采用计量泵供油,涂油量精确、可靠;

高压系统具有闪烁保护的功能,使用安全可靠;

具有速度联动功能,涂油量能跟随生产线的速度变化自动调整。




技术参数


带钢速度:15~420米/分

带钢宽度:20~1250mm

带钢厚度:>0.1mm

涂油方式:单面、双面涂油,连续可调,自动跟踪

使用油液:静电防锈油

使用油液的粘度:10~15 /s

涂油量:0.2~2g/

电源:6.5kw 380v 50Hz


静电涂油机类型

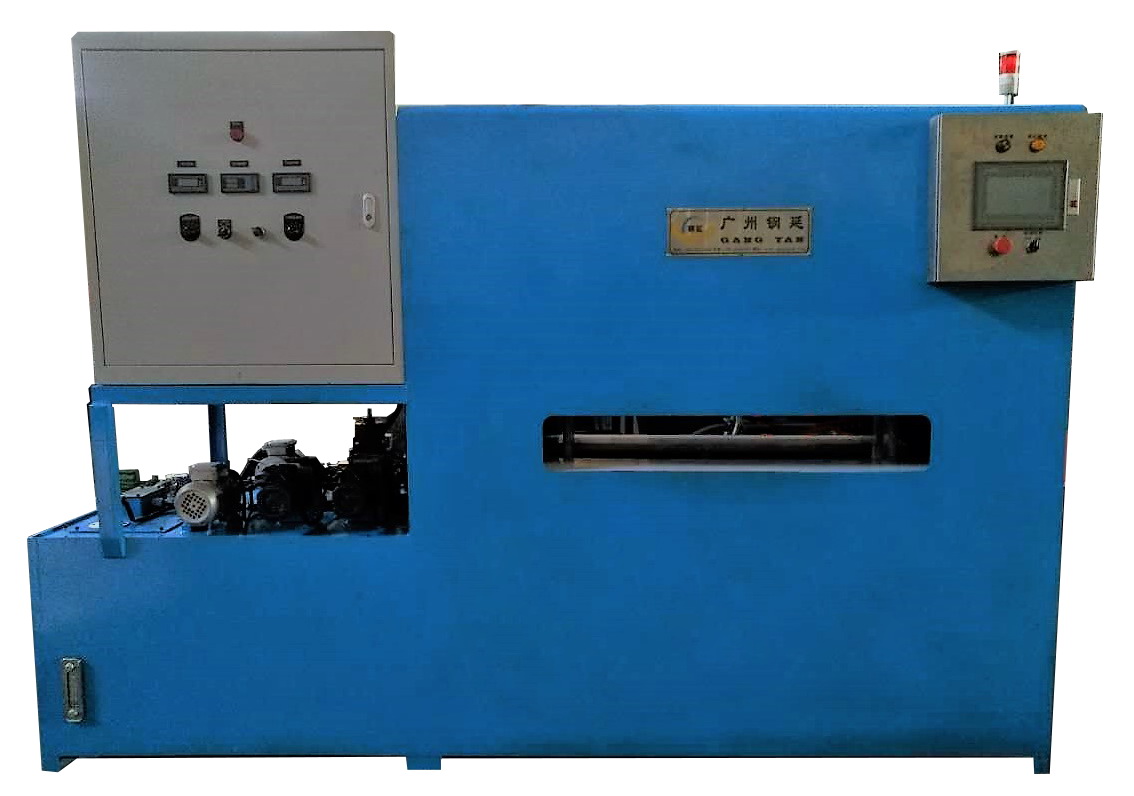

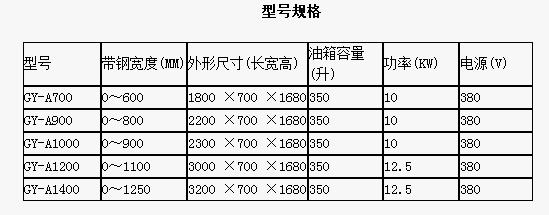

1.GY-A型静电涂油机


设备特点

供油箱和涂油箱集成一体,便于安装。




2.GY-B型静电涂油机


设备特点

供油箱、涂油箱各自独立,外形尺寸小。安装方便、灵活。

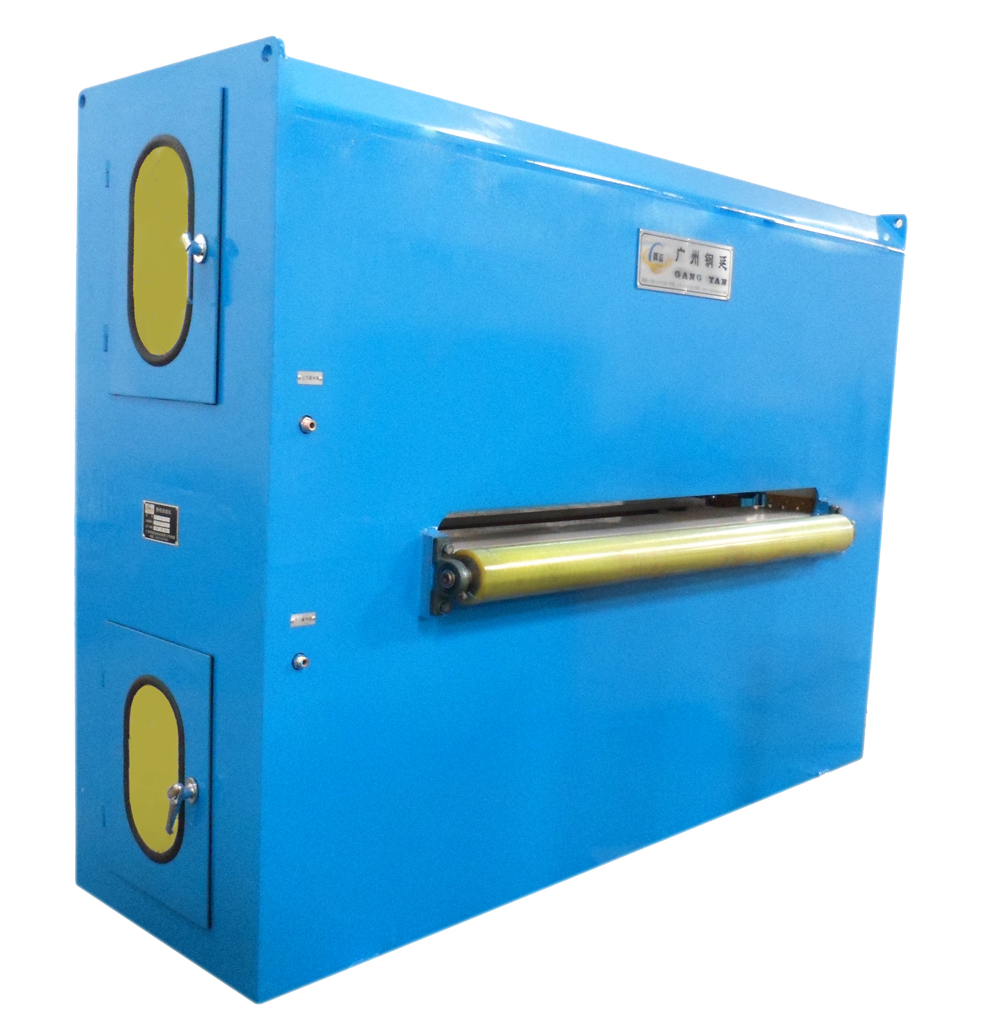

涂油箱

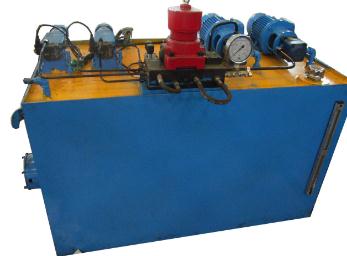

供油箱

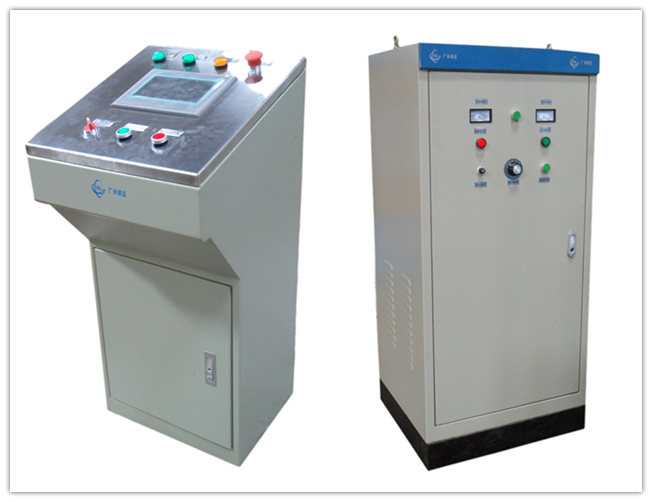

操作箱及高压电源

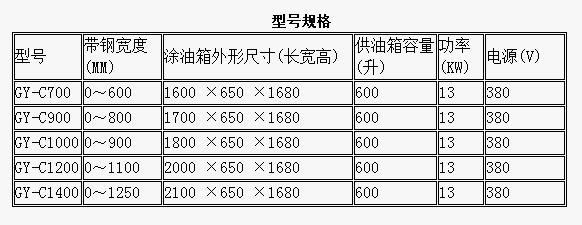

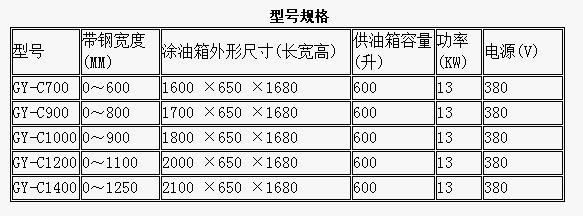

3.GY-C型静电涂油机


设备特点

涂油箱采用C型开口式结构,可以推离生产线,便于带钢穿带及设备维护。

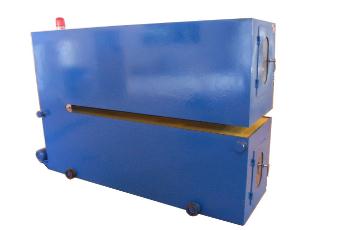

移动式涂油箱

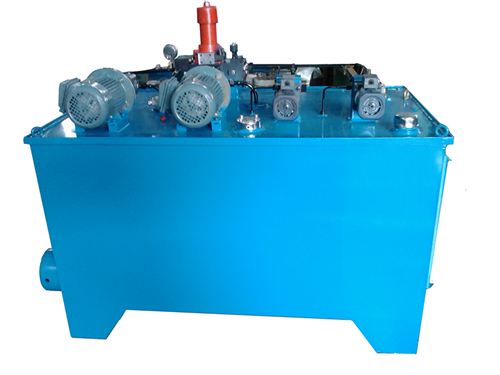

供油箱

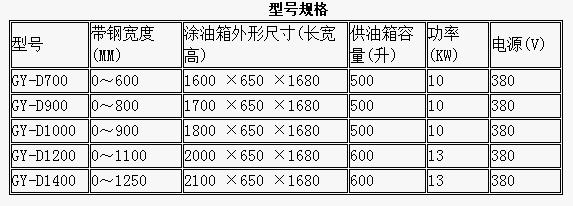

4.GY-D型静电涂油机


设备特点

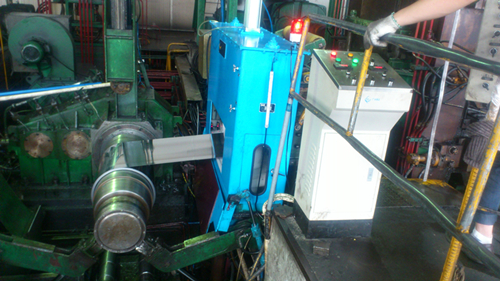

涂油机安装在卷取机的前面,板材涂油后直接在卷取机卷取,特别适合对板面要求高的场合,如镜面钢带的涂油。涂油时可自动跟踪带卷的直径变化,适合在狭小空间安装。





5.双油品静电涂油机


设备特点

有两套储油箱及供油系统,涂油箱采用双刀架结构,两对喷射梁可以分别进行不同油品的喷涂,便于快速变换不同的油品,涂油过程两种油品互不干扰。

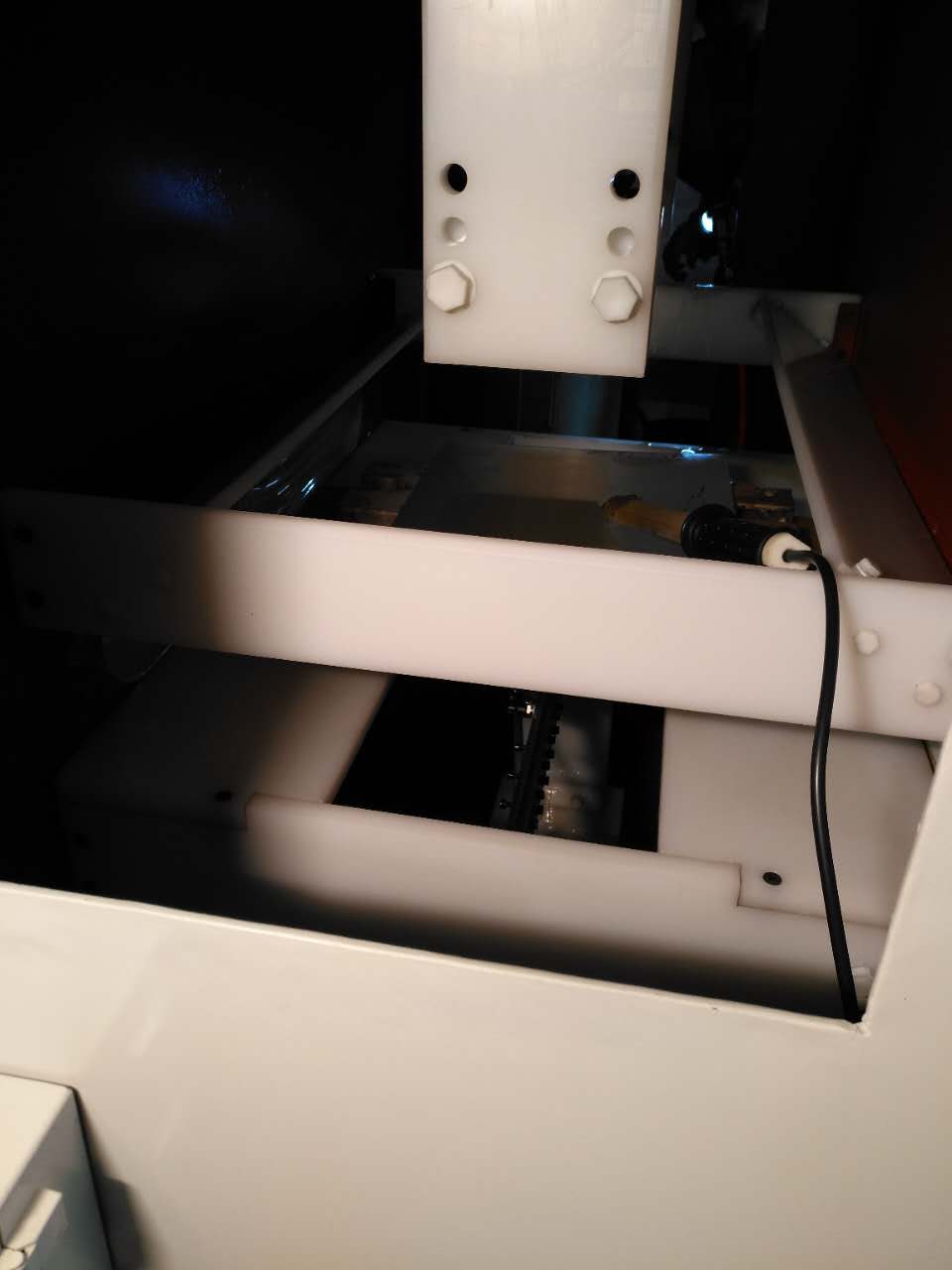

双刀架涂油箱



双油箱供油系统
